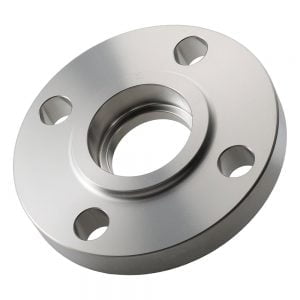

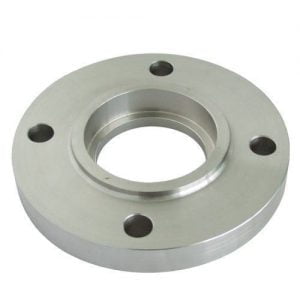

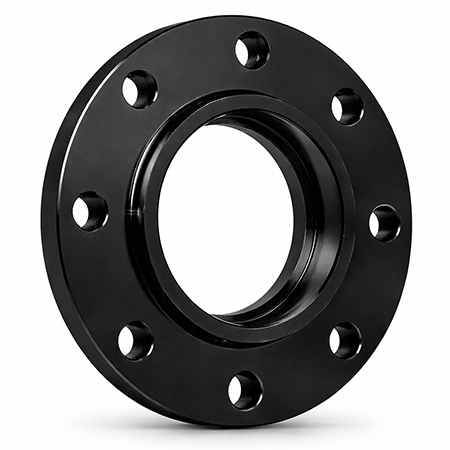

Brida soldable con zócalo-Socket Weld Flange
Código: IFI000018
La Brida para soldar es diseñada con cavidad interna (socket) donde la tubería se inserta para soldadura de filete exterior.Se instala introduciendo la tubería en el alojamiento interno dejando una pequeña separación para dilatación, luego se realiza soldadura de filete exterior. Finalmente se coloca el empaque y se ajusta con pernos según torque especificado.
Materiales
Acero al carbón
· ASTM A-105
Grados: A105/A105N
· ASTM A-694
Grados: F42 / F46 / F48 / F50 / F52 / F56 / F60 / F65 / F70
Acero Inoxidable
· ASTM A-182
Grados: SS-304/304L/SS-316/316L
Clase: CL- 150 / 300 / 600 / 900 / 1500 /2500
CLASE ≠ PRESIÓN
Tipo de cara
RF – Raised Face (Cara Realzada)
RTJ- Ring Type Joint (Cara con ranura para anillo metálico)
FF- Flat Face (Cara Plana)
Cédula del cuello – Schedule: SCH STD-40-80-120-160-XS-XXS
Dimensiones
½” - 24" NPS / ASME B16.5
NOTA: Disponible en otros tipos de materiales, grados y dimensiones.
