Válvula de Compuerta Bridadas – Gate Valve (Flanged)
Código: IFI000015
Las válvulas de compuerta bridadas están diseñadas para aislar completamente el flujo, operando en posición totalmente abierta o cerrada.
Son ideales para minimizar pérdida de presión en la línea.
-
Tipo de mecanismo
• OS&Y (Outside Screw & Yoke)
• Bonete empernado (Bolted Bonnet)
Tipo de conexión: Bridada (Flanged)
Tipo de cara: RF – (Raised Face) / RTJ- (Ring Type Joint) / FF- (Flat Face)

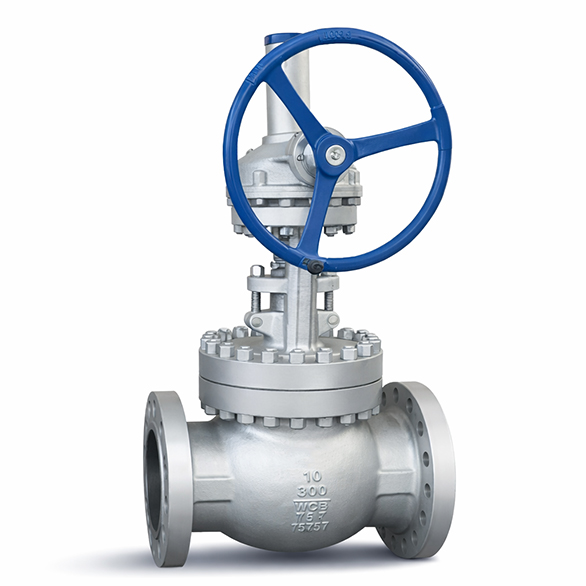

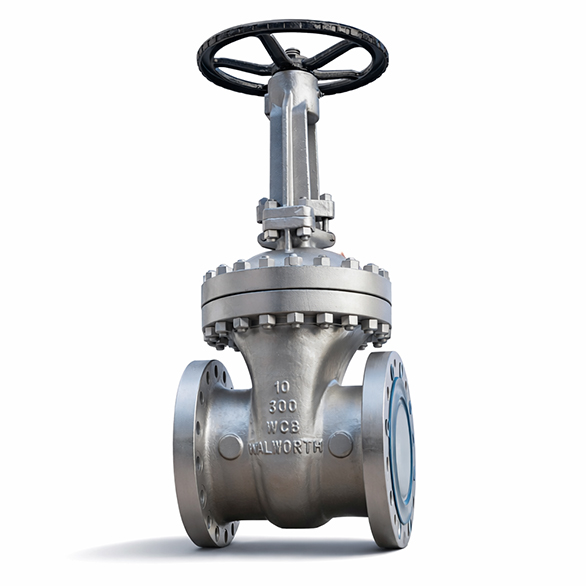

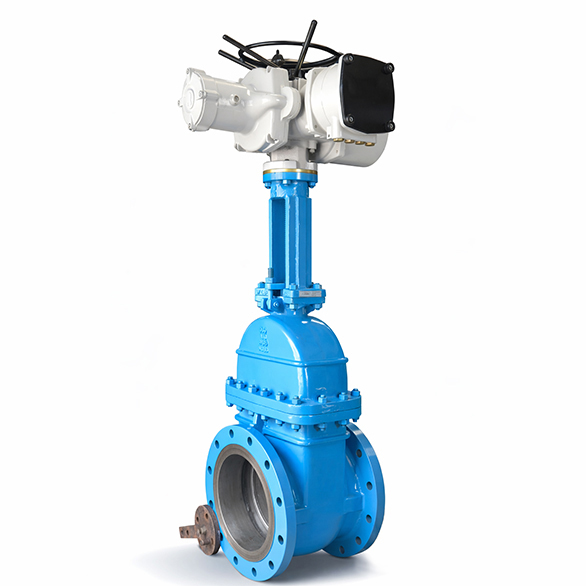

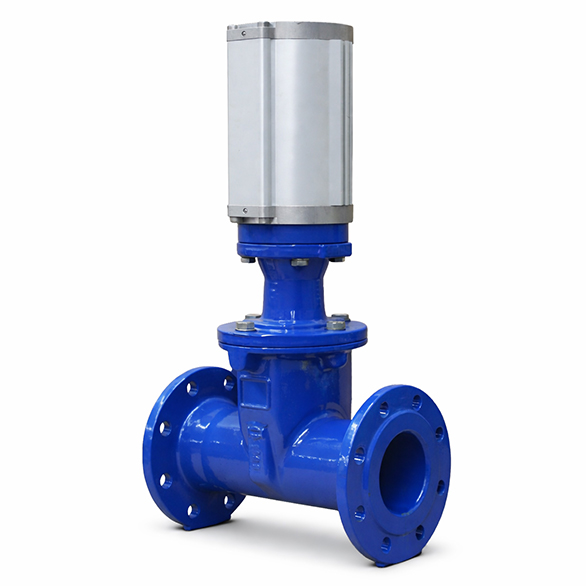

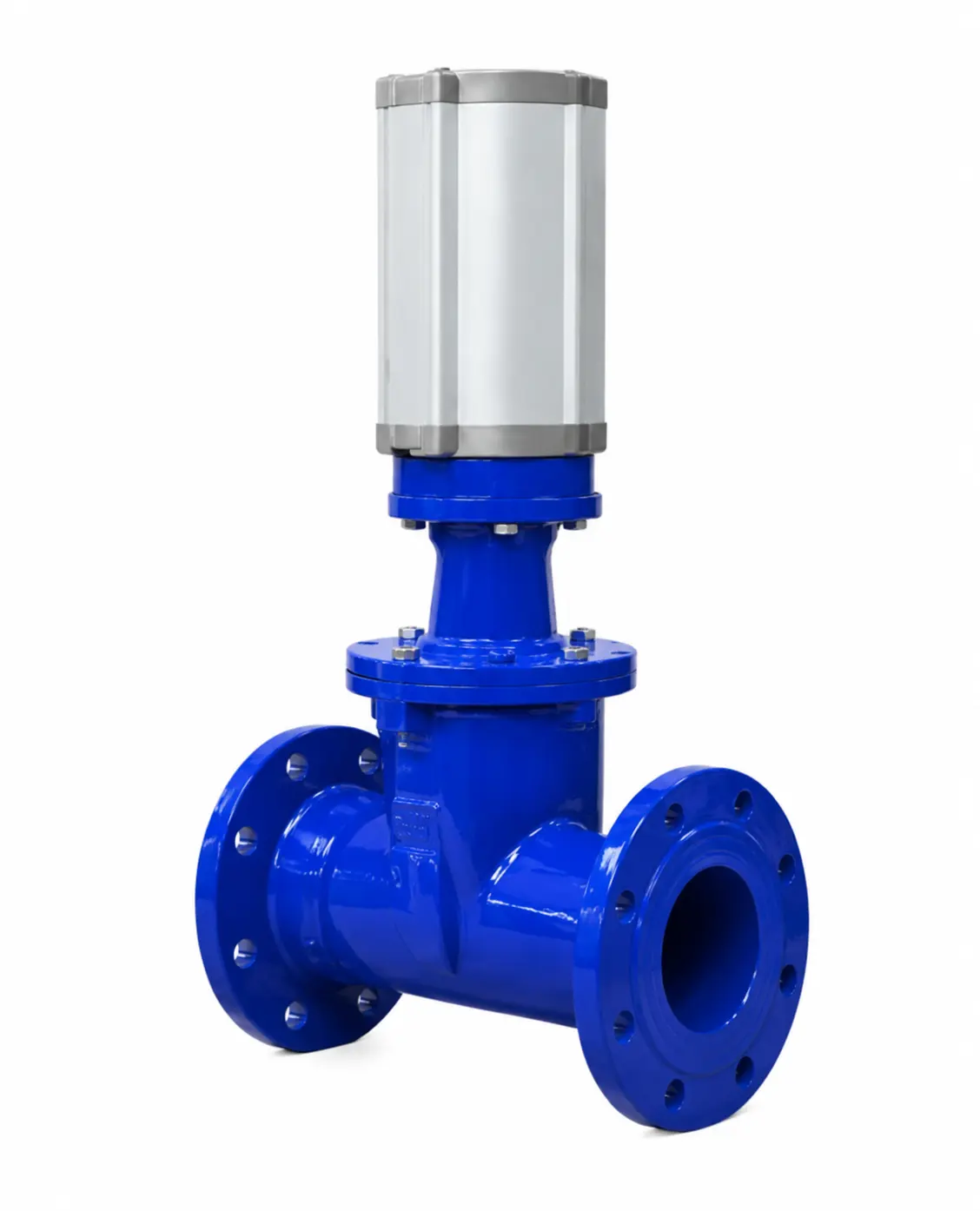

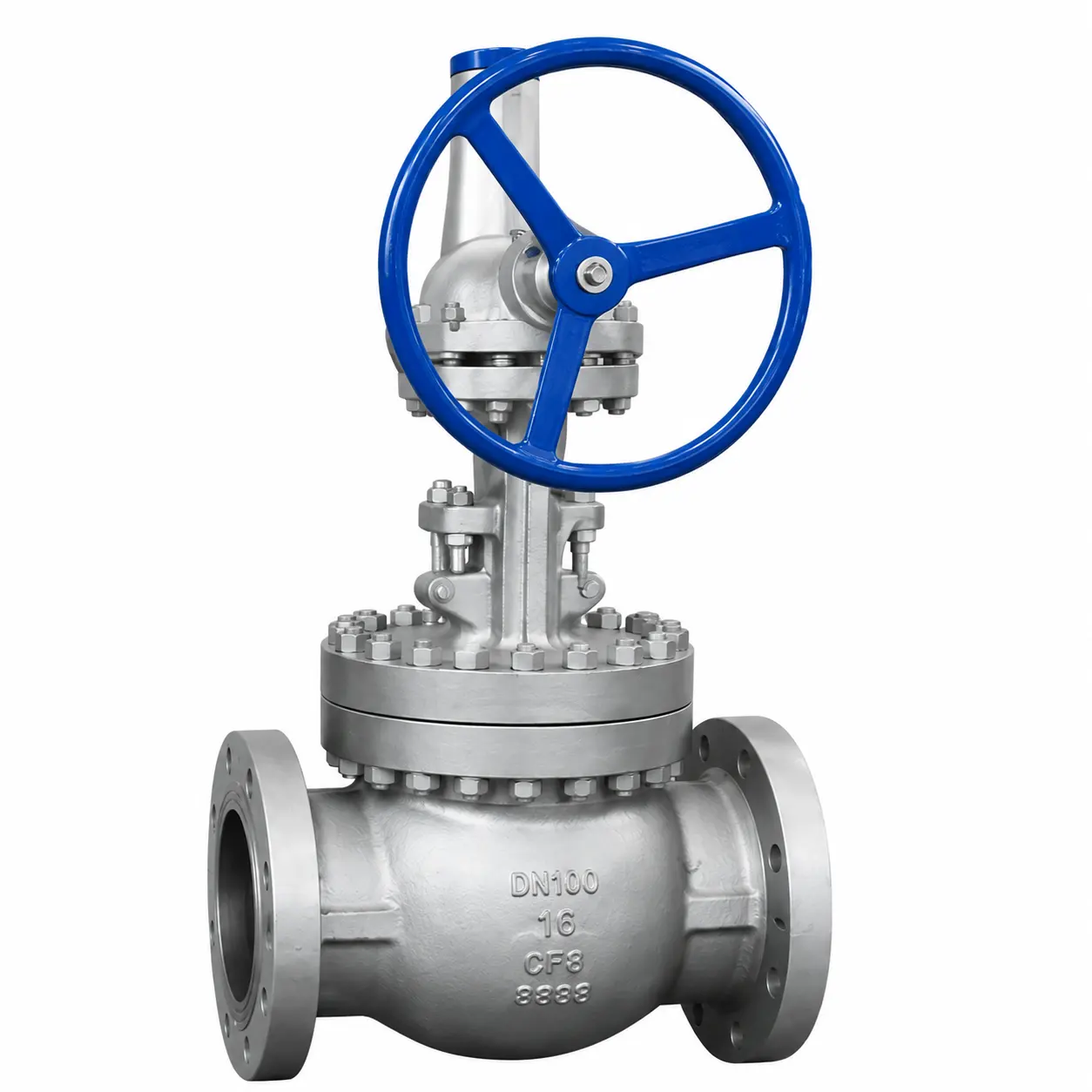

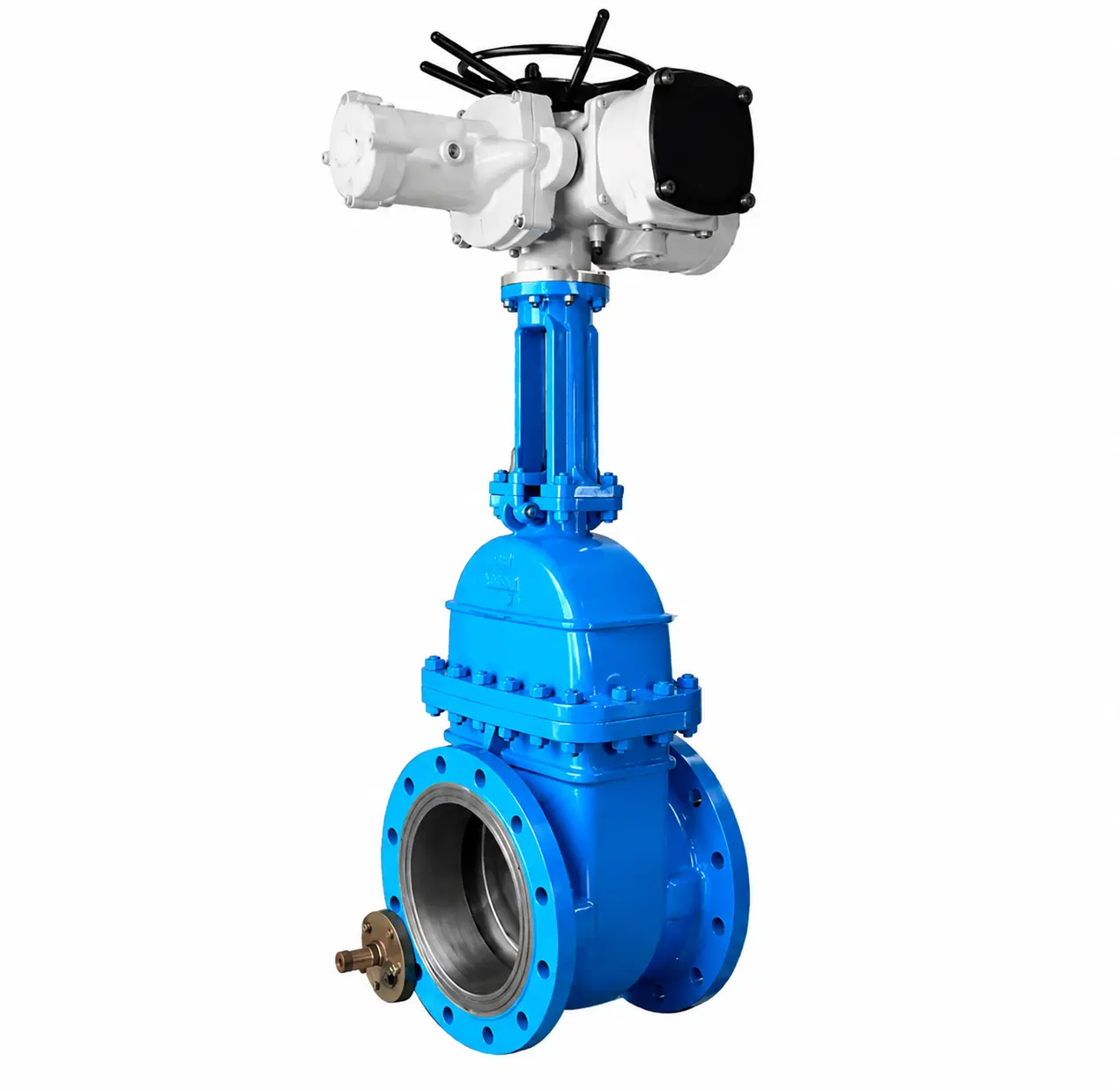

Tipo de operación: Volante actuador / GEAR OPERATOR
Materiales
• ASTM A-216 / ASTM A-105 – Acero al carbono
Grados: WCB, WCC / A105, A105N

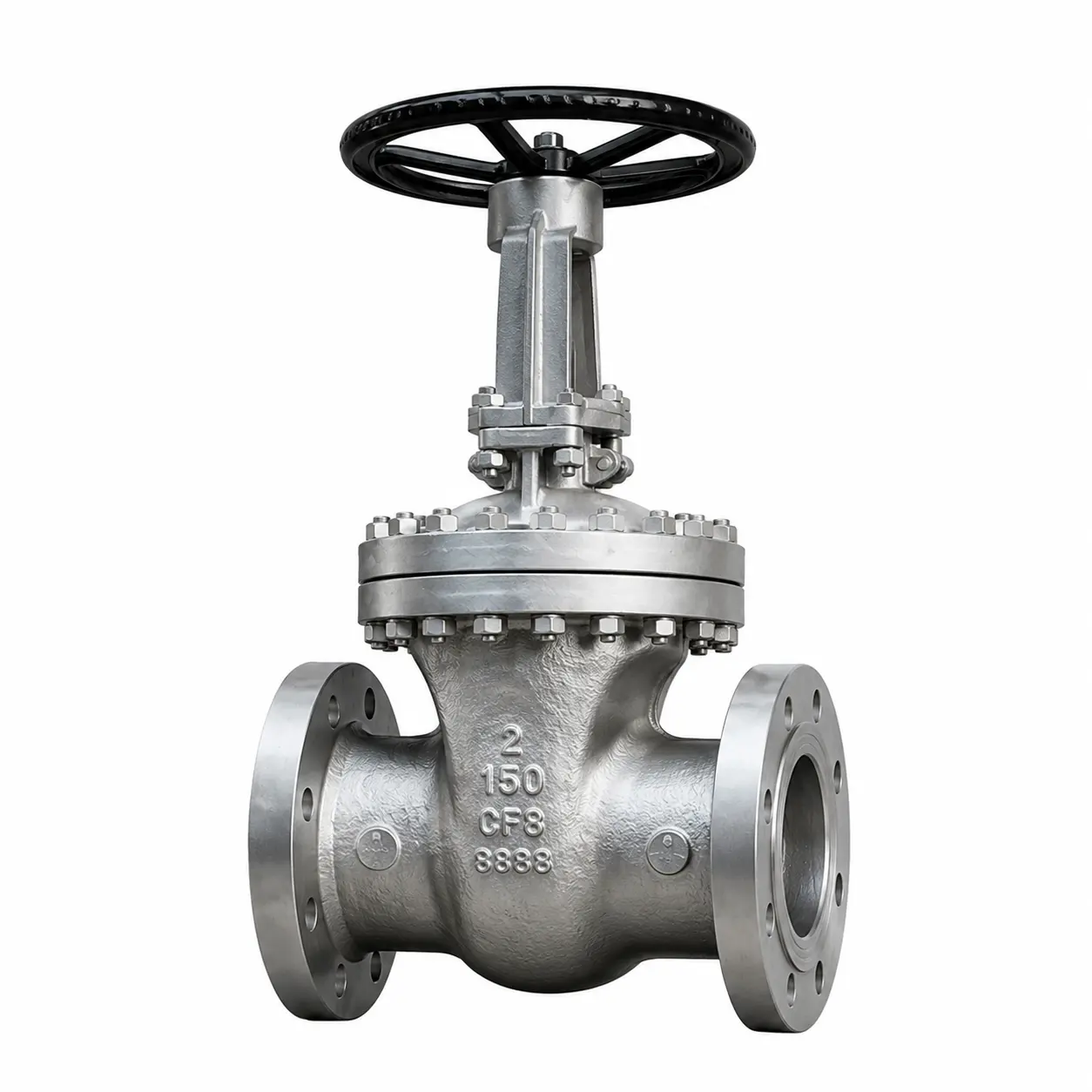

• ASTM A-351/ ASTM A-182 – Acero inoxidable
Grados: CF8 / CF8M
Trim: 1-5-8-10-12
Dimensiones: 2” – 24” NPS
Normas
Norm Steel Valves: ANSI / ASME B16.34
Flange dimensions: ANSI B16.5 RF
Face to Face dimensions: ASME B16.10
Hydrostatic Testing: API 598
Certification pending to norm: API 600
Clases: 150 – 300 – 600 – 900 – 1500 – 2500
