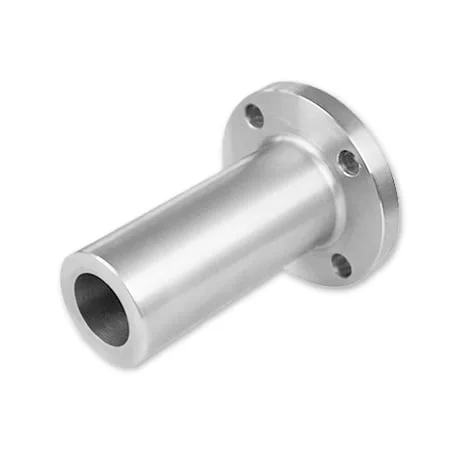

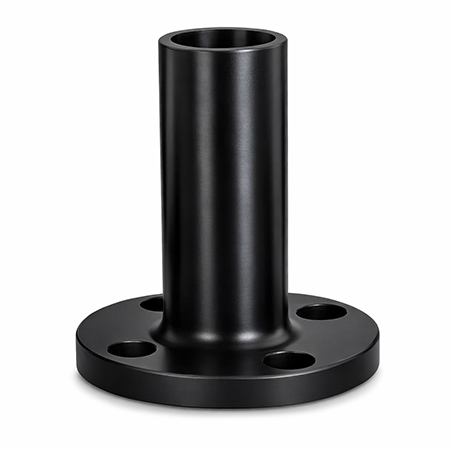

Brida con Cuello Largo-Long Welding Neck Flanges
Código: IFI000019
La brida con cuello largo actúa como transición entre la tubería y el equipo, diseñada para soldadura a tope y mejor control de esfuerzos en servicios de alta presión y temperatura.Se instala soldando a tope el cuello largo al tubo o directamente al equipo, asegurando alineación y penetración completa; luego se coloca el empaque y se ajusta con pernos aplicando el torque especificado.
Materiales
Acero al carbón
· ASTM A-105
Grados: A105/A105N
· ASTM A-694
Grados: F42 / F46 / F48 / F50 / F52 / F56 / F60 / F65 / F70
Acero Inoxidable
· ASTM A-182
Grados: SS-304/304L/SS-316/316L
Clase: CL- 150 / 300 / 600 / 900 / 1500 /2500
CLASE ≠ PRESIÓN
Tipo de cara
RF – Raised Face (Cara Realzada)
RTJ- Ring Type Joint (Cara con ranura para anillo metálico)
FF- Flat Face (Cara Plana)
Cédula del cuello – Schedule: SCH STD-40-80-120-160-XS-XXS
Dimensiones
½” - 24" NPS / ASME B16.5
NOTA: Disponible en otros tipos de materiales, grados y dimensiones.
CONSULTA LAS MARCAS CERTIFICADAS A NIVEL MUNDIAL
BEBITZ, BONNEY FORGE, BOLTEX, BUFFALO FLANGES INC., COFFER, DL FLANGE, ECHJAY INDUSTRIES, ERNE, FEDERAL FLANGE, FORGED COMPONENTS INC., FRANCOVIGH, GALPERTI, GULF MANUFACTURING, HACNEY LADISH, KERKAU MANUFACTURING, MAASS FLANGE, MELESI, METALFAR, TRI-LAD CANADA, ULMA, TD WILLIAMSON, TEXAS FLANGE, VIRAJ PROFILE LIMITED, WFI INTERNATIONAL, WELDBEND, BALKRISHNA, CHW FORGE, CHARM MING, ARAH DAGANG, GOOD LUCK ENGINEERING, BOTHWELL, PAKRASH, NORMA, PANTECH STEEL, R.D. FORGE, R.N. GUPTA, SUNGKWANG BEND, TRU FLOW, STEEL SHAPE, SAN ENG, SANTAFEDE, TIRUPATI FAB, TAE KWANG BEND, TRIVENI, UMA SHANKER, JAI AUTO, TUNG FONG, CHANDAN, HILTON, MANUSIN, FREDERICH.
