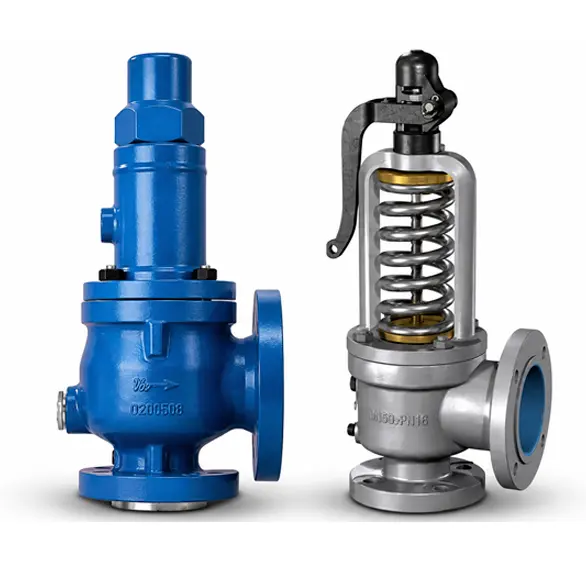

Válvulas de Seguridad y Alivio (PSV) — Bridadas
Código: IFI000014
Diseñadas para la protección automática contra sobrepresiones en equipos y sistemas de proceso. Su función principal es aliviar de forma automática y autónoma el exceso de presión cuando esta supera un valor predeterminado. La presión del fluido actúa mecánicamente contra un resorte interno, provocando la apertura de la válvula y permitiendo la descarga controlada. Una vez que la presión retorna a un nivel seguro de operación, la válvula se cierra automáticamente, protegiendo equipos, tuberías y componentes del sistema.
Tipo de Conexión: Bridadas según ASME B16.5.
· Tipos de Caras de Brida: Cara Resaltada (RF) y Junta Tipo Anillo (RTJ)
· Diámetros Normalizados (API 526): Desde 1/2\\\\\\\" hasta 12\\\\\\\" en la brida de entrada (máximo 20\\\\\\\" en la descarga).
· Clases de Presión (ASME): Clase 150, 300, 600, 900, 1500 y 2500.
· Tipos de Configuración:
o Muelle Directo (Resorte): Con palanca de prueba (abierta o estanca) o capuchón ciego.
o Operadas por Piloto: Para altas presiones o contrapresiones elevadas.
o Tipos de Apertura: Acción instantánea (Pop Action para gases/vapor) o proporcional (líquidos).
· Materiales del Cuerpo: Acero fundido (WCB, WCC), Acero inoxidable (CF8M/SS316, SS304), Aceros aleados para alta temperatura (WC6, WC9, C5, C12) y aceros forjados (A105N, F5).
· Materiales de Internos y Asiento: Acero inoxidable AISI 316, recubrimientos duros de Stellite, elastómeros de alta gama (Viton, PTFE/Teflón) o sello Metal-Metal.
· Normativa Internacional Aplicable:
· ASME Sección VIII (Div. 1): Código de diseño y cálculo para recipientes a presión.
o API 520 / API 526: Dimensionamiento, selección y dimensiones cara a cara normalizadas.
o API 527: Estándar mandatorio para pruebas de hermeticidad del asiento (conteo de burbujas).
o Aplicaciones Críticas: Refinerías, plantas petroquímicas, estaciones de regulación de gas, calderas de vapor y líneas de hidrocarburos de alta presión.
